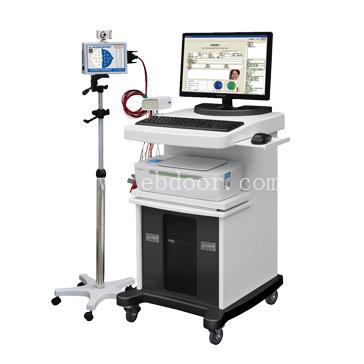

数字脑电地形图仪，是集脑电图、脑地形图、脑电监护于一体的多功能仪器，具有16导无笔描记脑电图、动态三维脑电地形图和完备的病案管理系统等功能。

　　脑电图和脑电地形图有什么区别？

　　脑电图主要用于用于颅内器质变如癫痫、脑炎、脑血管疾病及颅内占位变等的检查。脑电图极易受各种因素干扰，应注意识别和排除。而脑电地形图则是更为全面一点，详细一点。应结合自身临床不适的症状去医院进一步检查，才能明确具体病变情况，以便对症用药治疗。

　　脑电地形图仪主要由输入电路、放大器、微型计算机、显示器、打印机等部分构成 。

　　输入部分

　　主要由电极帽、头皮电极及耳电极、导联线和电极盒构成。为了减少被检查者的痛苦，也为了避免被检查者之间发生交叉感染，脑电地形图仪利用电极帽固定镀银电极来获取脑电信号，再通过导联线和电极盒相连。电极盒是一个具有接地的金属盒，盒上有许多插孔，用来与电极导联线插头相连。电极盒另一端与放大器信号输入插头相连，输送脑电信号给放大器。

　　放大器

　　主要由四部分构成:电源、母板、十六道放大电路和定标脉冲产生电路。

　　微型计算机

　　微型计算机是脑电地形图仪的核心组成部分之一，主要完成各种控制和数据处理功能。控制功能包括导联的选择、自动/手动定标的转换、定标幅度的选择、滤波频率的选择、增益的控制、采样、存取的控制以及打印方式的控制等。数据处理功能包括功率图谱的处理、脑电地形图的处理。处理后的信号可经过显示器显示，也可通过打印机打印输出。
